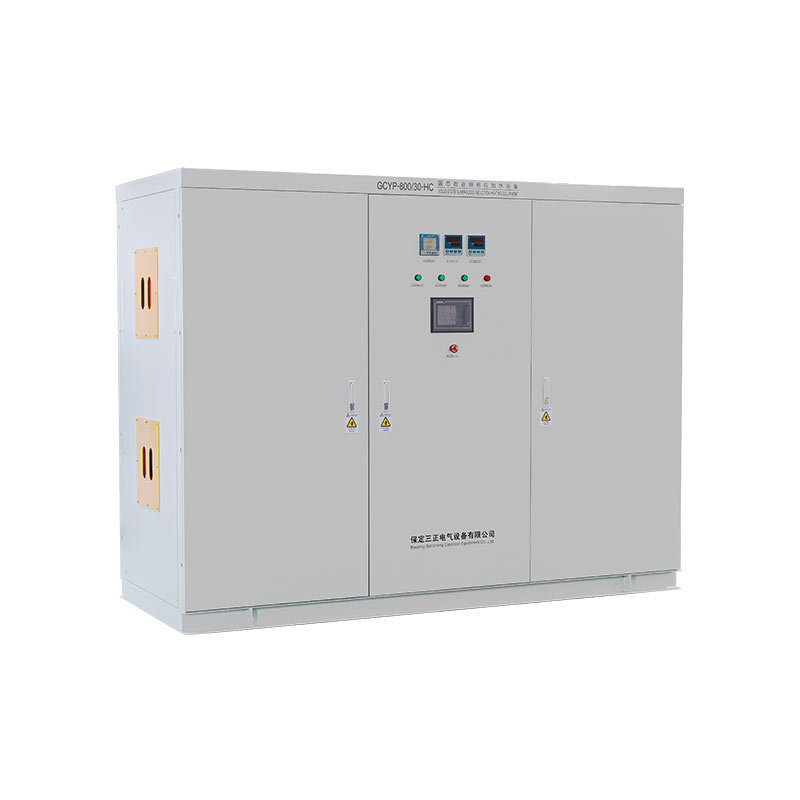

IGBT固态中频/超音频感应加热设备
金属熔炼、钎焊、焊接、锻造、透热、涂覆干燥、热装配、回火、淬火、退火、正火等热加工、热处理工艺。
关键字：
IGBT固态中频/超音频感应加热设备
所属分类：
产品详情
适用范围
- 金属熔炼、钎焊、焊接、锻造、透热、涂覆干燥、热装配、回火、淬火、退火、正火等热加工、热处理工艺。
功能结构
- IGBT中频/超音频感应加热电源采用交－直－交变频电源结构。整流器可采用三相6脉波晶闸管整流、二极管整流+IGBT直流斩波、12脉波晶闸管整流三种结构，以满足不同用户需求；逆变器和谐振槽路按结构性质可分为两种：1）并联谐振型，2）串联谐振型。两种不同谐振形式的感应加热电源具有对偶关系，适合于不同的被加热负载。
- 并联谐振型：采用高压大功率IGBT模块和大功率快恢复二极管构成电流型逆变功率单元，通过逆变功率单元的直接叠加实现大功率输出；谐振槽路依据不同的负载情况，可采用纯并联、倍压或变压器输出方式。
- 串联谐振型：逆变器采用高压大功率IGBT模块构成电压型逆变功率单元；逆变器的输出通过匹配变压器实现功率合成、阻抗匹配和电气隔离；谐振槽路采用串联谐振，依据不同的负载加热情况独立设计。
- 全套设备由感应加热电源、谐振槽路柜、循环软水冷却系统、操作台（可选）、自控系统（可选）等部分组成。
三相6脉波并联型IGBT感应加热电源
直流斩波并联型IGBT感应加热电源
三相6脉波串联型IGBT感应加热电源
三相12脉波串联型IGBT感应加热电源
技术特点
- 1)采用高压大功率IGBT模块构成串/并联谐振型逆变器；模块化功率单元采用铝镶嵌铜管散热技术，具有优良的抗腐蚀能力和散热能力。
- 2)逆变锁相电路采用全数字控制技术，主控芯片采用工业级CPLD，具有高可靠性和灵活性，不仅锁相精度高，锁相范围广，而且可满足不同用户对外围接口的特殊需求。
- 3)整流器采用先进的FPGA微处理控制系统，实现精确的同步触发，控制精度高、网侧非特征谐波小。可实现恒功率、恒电压、恒电流等不同运行模式。
- 4)串联谐振型电源具有逆变侧自动负载匹配功能，电效率高、负载适应能力强、网侧功率因数高。
- 5)具有完善的过压、过流、失锁、温度、水流量等保护功能，运行可靠、故障率低。
- 6)友好的人机交互系统：采用PLC＋彩色触摸屏构成完善的HMI（人机界面系统）；一方面通过以太网或DP通讯方式实现和用户上位机的通讯控制，另一方面可实现电源系统的自动逻辑控制、故障显示与故障诊断功能，同时具备大数据分析记录功能。
技术指标
- 功率范围：50kW-6000kW
- 频率范围：0.1kHz-50kHz
- 额定直流电压；500V-850V
- 电网电压：400V~660V，50/60Hz，三相系统
IGBT固态中频感应加热设备
IGBT固态超音频感应加热设备
