Si-MOSFET固态高频感应加热设备

钢管焊接、钎焊、热装配、涂覆烘干、淬火、回火、退火、正火、调质及金属氧化物熔炼等热加工、热处理工艺。

关键字：

Si-MOSFET固态高频感应加热设备

所属分类：

电话：

产品详情

适用范围

功能结构

Si-MOSFET固态高频感应加热电源采用交－直－交变频结构，整流器可采用三相6脉波晶闸管整流、二极管整流+IGBT直流斩波、12脉波晶闸管整流三种结构，以满足用户的不同需求或不同的功率等级；逆变器采用IXYS公司的高压大功率Si-MOSFET模块构成全桥串联谐振逆变器；逆变输出通过高效铁氧体匹配变压器完成功率合成、负载阻抗匹配和电气隔离；谐振槽路采用水冷聚丙烯薄膜电容构成串联谐振电路。

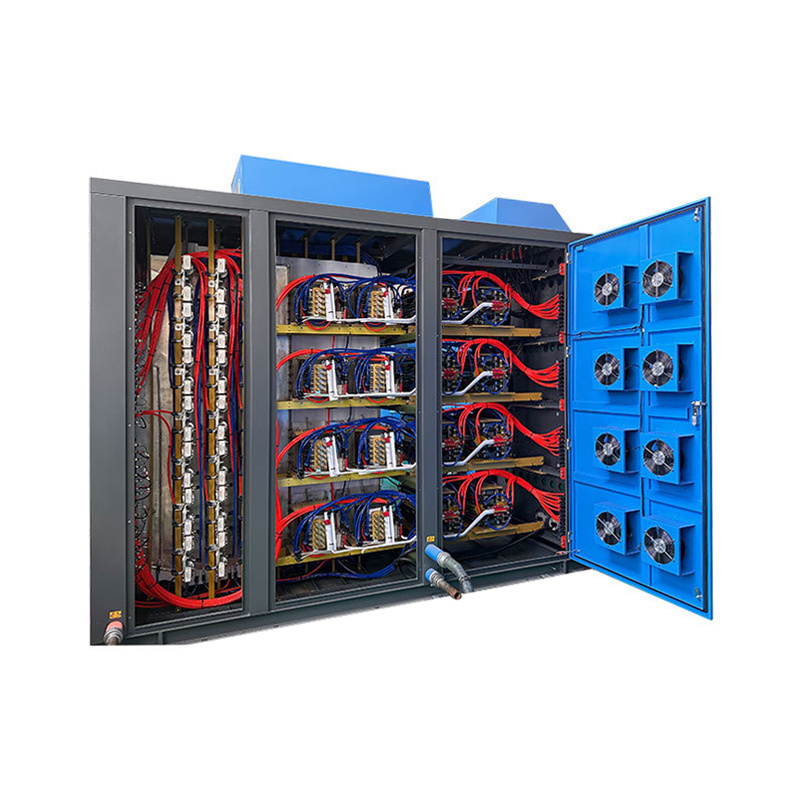

对于小功率设备（≤400kW），电源采用一体机结构；对于大功率设备，电源采用分体机结构。全套设备由高频电源柜、循环软水冷却系统、操作台（选配）、调整支架（选配）等部分组成。

三相6脉波整流

三相12脉波整流

技术特点

1)采用新型一体化逆变功率单元，结构简洁可靠，便于维护；铝嵌铜管散热板可确保散热效果良好、PCB高频吸收电容板可保证优异的吸收效果；Si-MOSFET和快恢复二极管采用IXYS公司的大功率模块。
2)逆变锁相电路采用全数字控制技术，主控芯片采用工业级FPGA微处理器，具有高可靠性和灵活性，不仅锁相精度高，锁相范围广，而且可满足不同用户对外围接口的特殊需求。
3)整流器采用工业级FPGA微处理控制系统，实现精确的同步触发，控制精度高、网侧非特征谐波小。可实现恒功率、恒电压、恒电流等不同运行模式。
4)采用脉冲屏蔽（PSM）逆变调功技术，可实现电源的自动负载匹配功能，负载适应能力强、电效率高、电网侧功率因数高。
5)具有完善的过压、过流、失锁、温度、水流量等保护功能，运行可靠、故障率低。
6)友好的人机交互系统：采用PLC＋彩色触摸屏构成完善的HMI（人机界面系统），一方面通过以太网或DP通讯方式实现和用户上位机的通讯控制，另一方面可实现电源系统的自动逻辑控制、故障显示与故障诊断功能，同时具备大数据分析记录功能。

技术指标
