金属板带材感应加热技术
金属板带材的热处理主要有带材的预热、退火、淬火+回火、表面软溶、涂漆干燥、带材覆膜等应用领域。金属板带材在线感应加热具有可控性好、高效节能、安全环保等优点，是替代传统以燃煤、燃气为主的各种退火炉和电阻炉的理想加热方式，得到了市场的广泛应用。
适用范围
- 金属板带材的热处理主要有带材的预热、退火、淬火+回火、表面软溶、涂漆干燥、带材覆膜等应用领域。金属板带材在线感应加热具有可控性好、高效节能、安全环保等优点，是替代传统以燃煤、燃气为主的各种退火炉和电阻炉的理想加热方式，得到了市场的广泛应用。
横磁感应加热和纵磁感应加热技术
- 感应加热技术根据感应器的制作形式和交变磁通与工件的位置关系可分为纵向磁通加热和横向磁通加热两种方式。
图1 纵磁感应加热（左）与横磁感应加热（右）
- 纵向磁通感应加热技术

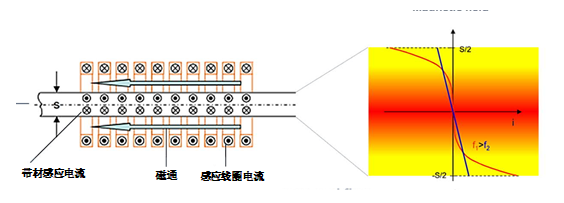

图2 纵磁感应加热
- 1）加热工件的厚度、加热温度、工件材质对加热频率有严格的要求，金属带材越薄则要求加热频率越高。
- 2）对于很薄的有色金属带材或加热超过居里点以上的薄钢铁带材，采用纵向磁场加热技术需要很高的加热频率，感应加热电源制作困难、价格高昂。
- 3）由于集肤效应，纵向磁场加热是带材外表面首先被加热，热量通过热传导传至带材芯部，即加热为“由外而内”，被加热带材存在“三明治”现象，芯表温差大。
- 4）板带材带宽方向加热均匀，加热效率高。
- 5）感应器结构简单、制作容易、维护方便。
- 6）适合板带材表面加热应用领域。
- 横向磁通感应加热技
图3 横磁感应加热
- 1）加热工件的厚度、加热温度、工件材质和加热频率没有严格的对应关系，即可以采用较低频率的感应加热电源来加热很薄的有色金属带材或加热超过居里点以上的薄钢铁带材。
- 2）感应电流沿板带整个宽度方向横向流动，板带截面发热均匀，芯表温差小。
- 3）带材边部磁场聚集，会出现边部过热现象；带材边部附近区域由于磁场散射存在低温区域，即“猫耳朵效应”。
- 4）板带材带宽方向加热不均匀，需采取特殊措施予以改善。
- 5）感应器结构复杂、成本高、维护困难。
- 6）适合有色金属板带材、加热温度超过居里点的钢铁板带材加热领域。
图4 横磁感应器集成
大功率板带材感应加热电源
- 大功率板带材感应加热电源是一种将三相工频50Hz/60Hz的交流电转变为单相中频/超音频/高频交流电（500Hz~300kHz）的逆变电源，电源采用交－直－交拓扑结。
- 大功率板带材感应加热电源由于单机功率较大，为减小网侧谐波电流、提高网侧功率因数，一般整流侧采用12脉波整流。
图5 大功率板带材感应加热电源原理图
- 技术指标
功率范围：1000kW-6000kW
频率范围：10kHz-300kHz
额定直流电压：450V~850V
电网电压：400V~660V，50/60Hz，三相系统 - 技术特点
12脉波整流电路，电网侧高功率因数、低谐波。
MOSFET/IGBT串联型逆变电路，逆变侧脉冲屏蔽技术调功，优异的负载匹配能力。
全数字控制技术，完善的保护功能，光纤驱动，以太网通讯。
完善的工艺结构，安全可靠，维护维修便利。
针对客户不同加热工艺要求，定制化设计。
